TriSolar®-Fußbodenabsorber |
Aufgabe Aufgrund der großen Dynamik des Wetters im Verlaufe eines Jahres ist es erforderlich, Räume in Gebäuden zu beheizen oder zu kühlen, um behagliche Raumtemperaturen sicherzustellen. Dabei sind die physiologischen Ansprüche des Menschen das Kriterium für die Wahl eines optimalen Heiz- oder Kühlsystems. |
|
Lösung
Zur Beheizung oder Kühlung von Räumen gibt es zwei Möglichkeiten: die eine bedient sich der Luft, um Wärme oder Kälte in den Raum zu bringen, die andere nutzt eine temperierte Oberfläche, beispielsweise den Fußboden, um über angenehme Strahlungswärme den Raum zu temperieren. Zwischen diesen beiden Varianten liegt die Funktion eines Heizkörpers, der sowohl warme Luft, als auch Strahlungswärme produziert. Von Natur aus empfindet der Mensch Strahlungswärme angenehmer als warme oder kalte Luft. Dies ist der Grund, weshalb in TriSolar® grundsätzlich der Fußboden als wärmestrahlendes Element zum Einsatz kommt.
Der TriSolar® - Fußbodenabsorber absorbiert im Winter solare Gewinne und verteilt sie im gesamten Haus, das somit als hocheffiziente, aktive Solaranlage arbeitet. Er ermöglicht das Heizen und Kühlen im gleichen System und schafft ein gesundheitsförderndes Raumklima mit behaglicher Temperatur und Luftfeuchte.
Realisierung

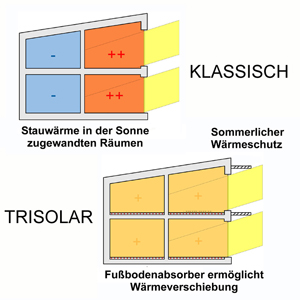

Der TriSolar® - Fußbodenabsorber hat Kunststoffrohre aus vernetztem sauerstoffdichtem Polyäthylen, die in eine Estrichkonstruktion mit Trittschalldämmung integriert sind. Je nach Raumgröße können eine oder mehrere hydraulisch optimierte Rohrschleifen nötig sein. Diese sind derart gestaltet, dass bei Einsatz von Brennwertkesseln, Wärmepumpen, Fernwärme und Kälte maximale Wirkungsgrade erzielt werden. Alle Räume sind über Heizkreisverteiler miteinander gekoppelt, so dass eine Wärmeverschiebung innerhalb des Hauses möglich ist. Auf diese Weise werden im Winterbetrieb solare Zugewinne von sonnenzugewandten nach sonnenabgewandten Räumen verschoben. Dieser Effekt ist wissenschaftlich nachgewiesen und als TriSolar® - Systembonus vom Land NRW amtlich anerkannt. Im Sommerbetrieb wird die Kühllast der Südräume durch Verlagerung in die Nordräume reduziert. Die Heizkreisverteiler haben für alle Vor- und Rückläufe je einen Absperrschieber und automatische Entlüfter. Falls gewünscht können Heizkreise mit einem elektronischen Stellantrieb ausgestattet werden, um beispielsweise in Schlafzimmern das Temperaturniveau über die TriSolar® - Wettervorhersage-Steuerung, einen Raumthermostat oder eine Zeitschaltuhr steuern zu können.
MERKMALE
Werden projektspezifisch optimiert
