a) Naturwärme

Aufgabe

Zur Beheizung eines Hauses und für die Warmwasserbereitung ist eine Wärmequelle erforderlich, die sich durch Umweltfreundlichkeit und Energieeffizienz auszeichnet. Dafür ist es erforderlich, dass sie technisch optimal an den TriSolar® - Fußbodenabsorber angepasst ist. Die Wärmequelle sollte sich idealer Weise vorausschauend an das Wettergeschehen anpassen, damit sie exakt die vom Hausinneren benötigte Wärme zur Verfügung stellen kann. Bedienungsfreundlichkeit, geringer Wartungsaufwand und eine hohe Lebensdauer sollten selbstverständlich sein.

Lösung

Die TriSolar® - Wärmequelle Naturwärme ist eine Sole-Wasser-Wärmepumpe, die unter Einsatz von elektrischem Strom natürliche Wärme aus dem Erdreich nutzt. Die Abgabe der Heizleistung erfolgt taktend. Das Verhältnis von Betriebs- und Ruhezeiten bestimmt die mittlere Wärmeleistung und wird gemäß dem Steuersignal der TriSolar® - Wettervorhersage-Steuerung kontinuierlich angepasst. Über die TriSolar® - Kälteweiche wird im Sommer über den TriSolar® - Erdwärmetauscher Kälte aus dem Erdreich in das System eingekoppelt. Die Kühlfunktion ist fester Bestandteil der TriSolar® - Wärmequelle Naturwärme.


Realisierung

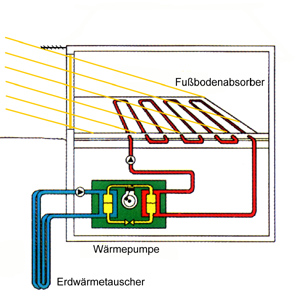

Die TriSolar® - Wärmequelle Naturwärme hat einen Scroll-Kompressor und einen integrierten Edelstahl-Warmwasserspeicher. Es ist ein Standgerät, das üblicherweise im Keller installiert wird, da dort die Anschlüsse des TriSolar® - Erdwärmetauschers enden. Die nach Vorgabe von TriSolar® modifizierte Regelung steuert die Warmwasserbereitung über eine Warmwasser-Vorrangschaltung. Sie beinhaltet die TriSolar® - Legionellen-Schutzschaltung für die zyklische thermische Desinfizierung des Brauchwassers. Auf diese Weise wird gesundheitsschädliches Legionellenwachstum vermieden. Eine separate elektrische Umwälzpumpe mit Bypass und hydraulischer Weiche sorgt für die Erhöhung des Heizwasserumwälzvolumens, welches für einen energieeffizienten Betrieb des TriSolar®- Fußbodenabsorbers erforderlich ist.

Die TriSolar® - Kälteweiche beinhaltet einen Wärmetauscher, über den die im Sommer vom
TriSolar® - Erdwärmetauscher gelieferte Naturkälte direkt in den Fußbodenabsorber eingekoppelt wird. Die Umschaltung von Heiz- auf Kühlbetrieb erfolgt automatisch über die TriSolar® - Wettervorhersage-Steuerung oder manuell.

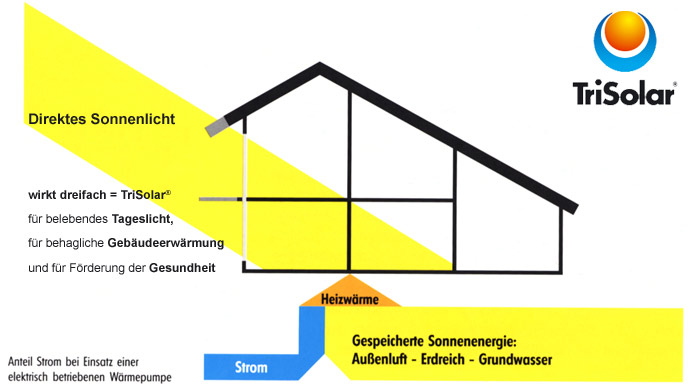

Das Sonnenhaus-System TriSolar® deckt durch die Nutzung der direkten und in
Außenluft/Erdreich oder Grundwasser gespeicherten Sonnenenergie
bis zu 95% des Jahres-Heizenergiebedarfes.



MERKMALE

Werden projektspezifisch optimiert
